五軸對外加工 | 什么是五軸加工，它有哪些優勢和劣勢？

　　一、什么是軸?

　　軸是一種使工件、刀具旋轉或移動的機械零件。其中主軸帶到工件或刀具旋轉，進給軸負責工件和刀具的位移。

　　最常見的就是三軸，X軸、Y軸和Z軸，可以實現上下、左右、前后6個方向的移動。

　　近年來，為了滿足加工復雜形狀和減少加工時間的需要，多軸機床快速發展，比如五軸機床。它在三個線性軸的基礎上增加了兩個旋轉軸，即B軸和C軸。

　　二、聯動加工和分度加工?

　　使用五軸機床加工工件通常被簡稱為五軸加工，可以分為兩種加工類型：五軸聯動加工和五軸分度加工。

　　01.五軸聯動加工

　　X、Y、Z、B和C軸可同時移動加工。

　　02.五軸分度加工

　　機床提前在B軸或C軸上進行傾斜或旋轉定位，再用用3個軸（X、Y和Z）和B或C軸同時進行4軸加工。

　　三、不同軸的運動方向?

　　五軸加工的機床大致分為三種類型：工作臺型、主軸型和混合型。每種類型在結構、軸的定位上有所不同。

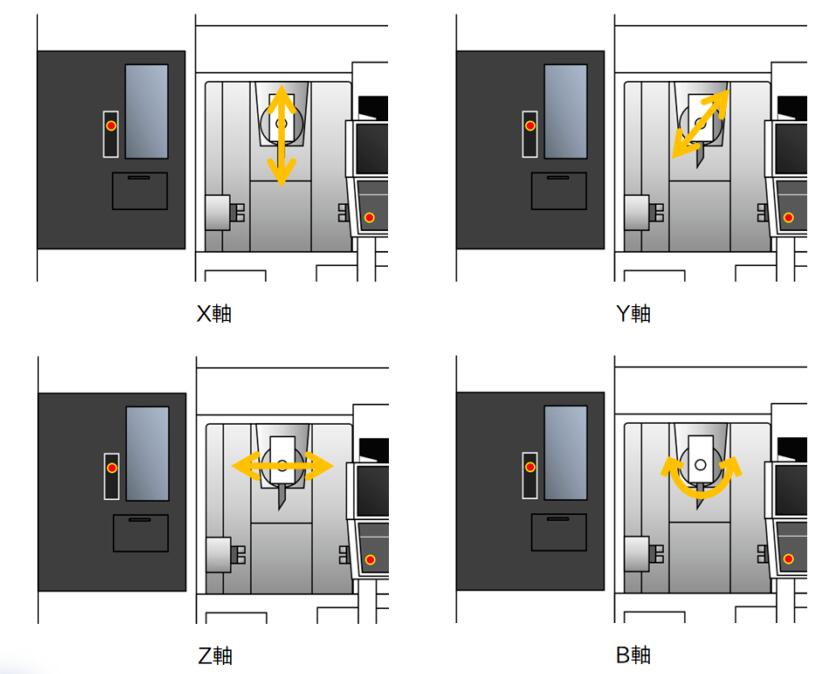

　　不過一般軸的運動方向大致如下：

　　X-軸：刀具主軸垂直方向

　　Y軸：刀具主軸前后方向

　　Z軸：刀具主軸左右方向

　　B-軸：刀具主軸沿其旋轉

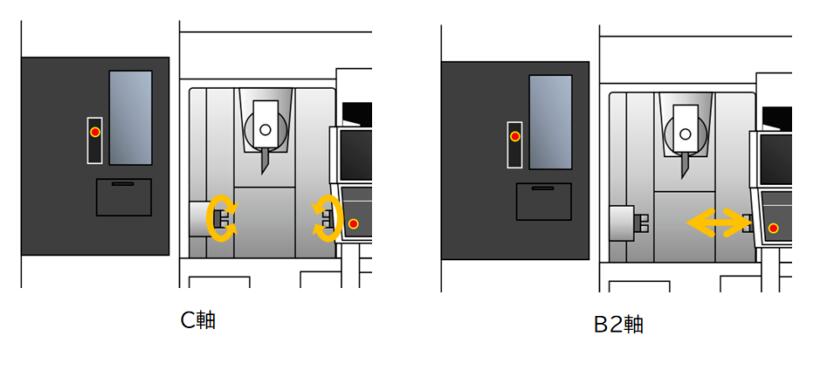

　　C軸：刀具主軸沿其旋轉

　　在一些多軸設備中，還會有B2輔助軸，但不屬于第6個軸。

　　四、5軸加工的優勢?

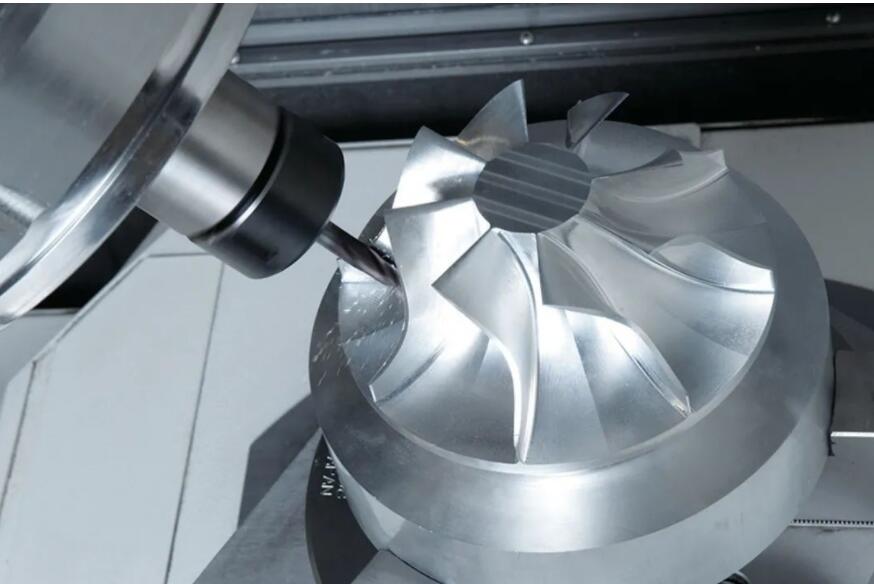

　　01.可以加工光滑的曲面和復雜的形狀

　　在加工光滑的表面和復雜的形狀時需要旋轉和傾斜運動，五軸聯動可以快速實現。

　　02.更少的安裝

　　在三軸加工時，當需要加工的表面發生變化時，需要重新安裝工件、工具和夾具。而在五軸加工時，增加了旋轉和傾斜運動，可以實現連續加工，而無需更換加工面。

　　03.穩定的精度和質量

　　工件、夾具或刀具的安裝變化會造成與之前加工位置的偏差，從而影響精度并引起變異。五軸加工大大減少了安裝變化的次數，因此影響和變異的風險也會降低。

　　04.更少的工具和夾具

　　在三軸加工是，一些需要使用長刀具或特殊刀具加工的零件，在五軸加工中通過旋轉和傾斜，往往可以用普通刀具進行加工。特別是，刀具的突起可以最小化，從而導致更穩定的加工。

　　五、5軸加工的劣勢?

　　由于5軸專用數控系統選項的數量增加，成本較高。加工程序和控制變得更加復雜。在加工復雜幾何形狀和連續加工時，程序和控制更加困難。
